服務熱線：
輻照交聯(lián)料-YJZDF-125
更新時間：2023-05-06 18:03:32

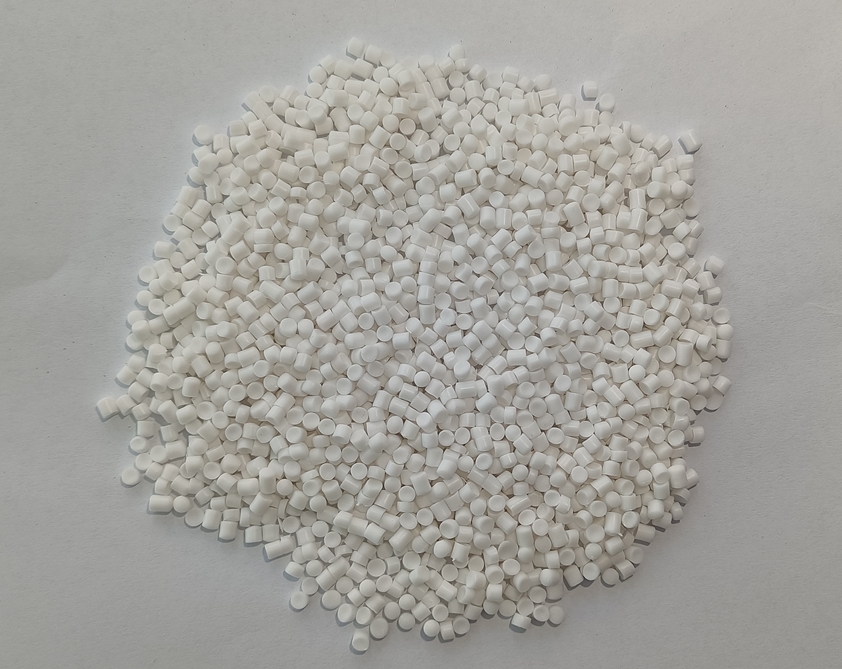

YJZDF-125紫外光輻照交聯(lián)無鹵低煙阻燃聚烯烴絕緣料YJZDF-125是以聚烯烴樹脂為基材，含有特種無鹵阻燃劑、消煙劑，抗氧劑，交聯(lián)劑，高效潤滑...
YJZDF-125紫外光輻照交聯(lián)無鹵低煙阻燃聚烯烴絕緣料YJZDF-125是以聚烯烴樹脂為基材，含有特種無鹵阻燃劑、消煙劑，抗氧劑，交聯(lián)劑，高效潤滑劑等多種助劑，經(jīng)特殊配方精密混煉加工而成。它具有優(yōu)良的阻燃性、加工性，耐溫等級高，并滿足透光率要求。燃燒時無鹵酸氣體放出，毒性和腐蝕性氣體釋放量極少，產(chǎn)生的煙霧濃度極低。
一、相關標準
JB/T 10436-2004，JB/T 10491-2004
二、特點和用途
紫外光交聯(lián)技術是近年來才實現(xiàn)工業(yè)化生產(chǎn)的新型交聯(lián)方法。關于紫外光交聯(lián)無鹵低煙阻燃料，我們技術團隊經(jīng)過堅持不懈的研究，做了大量探索研究性工作，主要研究包括：新型光催化劑的選擇、在線交聯(lián)效率的把控、反應速度的控制、反應條件變化及在線擠出工藝對材料性能的影響等。
與其他幾種傳統(tǒng)交聯(lián)技術相比，紫外光交聯(lián)技術具有以下優(yōu)點：
1. 能實現(xiàn)在線擠出并及時交聯(lián)，節(jié)省時間，提高成品交貨效率；
2. 可使用原有擠出機設備，材料、設備投資及整體能耗低，節(jié)省成本；
3. 新舊型紫外光輻照交聯(lián)設備均可使用，新型設備交聯(lián)效果更佳；
4. 設備使用及維護方便，工藝操作簡單，便于廣泛應用于工業(yè)化生產(chǎn)當中；
5. 材料在擠出過程中停機時，不會產(chǎn)生預交聯(lián)效應，不用清理螺桿，節(jié)省人力、節(jié)省材料與電能。
本產(chǎn)品采用無鹵素基材和配合劑，燃燒時無鹵酸氣體釋出，發(fā)煙量低，毒性小，阻燃性能好。符合JB/T 10436-2004，JB/T 10491-2004標準，機械性能******，具有良好的擠出工藝且無預交聯(lián)產(chǎn)生，線纜生產(chǎn)速度快且表面光滑，輻照交聯(lián)速度快，可提高電線生產(chǎn)效率。
三、物性表
料粒性能見表1。
四、擠塑工藝
如包裝袋防潮失效，使用前須干燥，應采用鼓風方式，干燥溫度70℃，時間至少2小時，以熱料進入擠塑機為宜?？墒褂肔/D18-25的擠塑機擠出，螺桿壓縮比較低時，出料量較大；建議使用常規(guī)低壓縮比無鹵螺桿。擠塑機每區(qū)冷卻系統(tǒng)必須能夠自動工作。由于熔體的實際溫度與溫控表指示值之間的差異隨擠塑機類型的不同而有所不同，各使用者應根據(jù)所用擠塑機的具體情況，選定適合的溫度。下列各溫度可作為開機調(diào)試的參考：
| 位置 | 機筒Ⅰ區(qū) | 機筒Ⅱ區(qū) | 機筒Ⅲ區(qū) | 機筒Ⅳ區(qū) | 機頭和模具 |
| 溫度（℃） | 130±10 | 140±10 | 150±10 | 160±10 | 165±10 |
五、輻照工藝
交聯(lián)聚烯烴擠出速度應根據(jù)產(chǎn)品結(jié)構(gòu)和規(guī)格作適當調(diào)整，電線厚度增大時應適當降低擠出速度。輻照設備的具體使用方法參照設備廠家的要求，擠出速度根據(jù)機器的情況而定?？膳湟詫Ｓ蒙噶希昧考s 0.3-0.5%，擠出速度可嘗試100米/分鐘，隨著色母添加量減少可適當提高擠出速度，以熱延伸控制在30%～70%范圍內(nèi)進行電線電纜批量生產(chǎn)。
六、包裝、運輸及貯存
包裝：每袋 25kg或噸包1000kg，黑色聚乙烯內(nèi)膜袋和鋁塑復合防潮外袋。
運輸和貯存：電纜料在運輸過程中不應受日曬雨淋。應貯存在清潔、陰涼、干燥、通風的倉庫內(nèi)。搬運過程中應當輕搬輕放。電纜料保質(zhì)期為一年。
表 1
| 序號 | 檢驗項目 | 單位 | 要求 | 典型值 | 結(jié)論 | ||
| 1 | 密度 | g/cm3 | - | 1.47 | 合格 | ||
| 2 | 拉老化前機械性能 | 拉伸強度 | N/mm2 | ≥10 | 12.5 | 合格 | |
| 斷裂伸長率 | % | ≥150 | 180 | 合格 | |||
| 3 | 空氣熱老化（處理條件：158±2℃，168h） | 拉伸強度變化率 | % | ±20 | +10 | 合格 | |
| 斷裂伸長率變化率 | % | ±20 | -12 | 合格 | |||
| 4 | 熱延伸（200℃，0.2MPa，15min） | 負荷下伸長率 | % | ≤175 | 52 | 合格 | |
| 冷卻后******變形 | % | ≤15 | 5 | 合格 | |||
| 5 | 氧指數(shù) | % | ≥30 | 33 | 合格 | ||
| 6 | 20℃體積電阻率 | Ω· m | ≥1.0×1012 | 3.5×1012 | 合格 | ||
| 7 | 沖擊脆化溫度 試驗溫度 沖擊脆化性能 |
℃ 失效數(shù) |
-25 ≤15/30 |
0/30 |
合格 | ||
| 8 | pH值 | ― | ≥4.3 | 5.3 | 合格 | ||
| 9 | 電導率 | μs/mm | ≤10 | 1.5 | 合格 | ||
| 10 | 介電強度 | MV/m | ≥20 | 23 | 合格 | ||
